Co nối ống bằng thép, loại hàn giáp mối (90°, 180° ngắn và dài)

Co nối ống bằng thép – loại hàn giáp mối (Butt-Weld Elbow) là phụ kiện ống dùng để đổi hướng dòng chảy trong hệ thống đường ống thép, được hàn trực tiếp với ống nhằm tạo mối nối kín, bền và chịu áp lực cao.

Đặc điểm

• Vật liệu: Thép carbon (A234-WPB), thép hợp kim (A234-WP11, WP22…), hoặc thép không gỉ (A403-WP304/316…).
• Phương pháp chế tạo: Ép, dập nóng hoặc đúc liền khối (Seamless).
• Kết nối: Hàn giáp mối toàn chu vi (full penetration butt-weld).
• Ưu điểm:
  • Độ bền cơ học cao.
  • Mối nối kín, chịu áp lực và nhiệt độ tốt.
  • Độ bền lâu dài, ít bảo trì.

Các loại co phổ biến

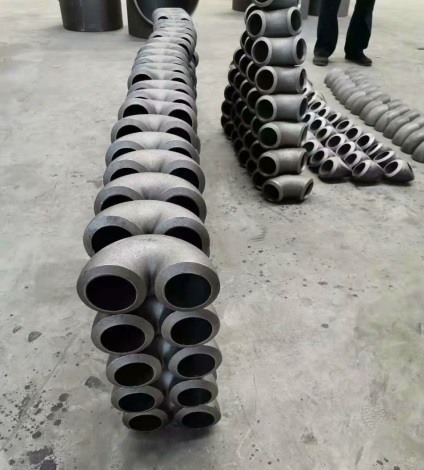

Co 90° (90° Elbow)

1. • Đổi hướng dòng chảy vuông góc.
   • Có dạng bán kính dài (Long Radius – LR): R = 1,5D.
   • Có dạng bán kính ngắn (Short Radius – SR): R = 1,0D.
   • LR giảm tổn thất áp lực hơn SR.

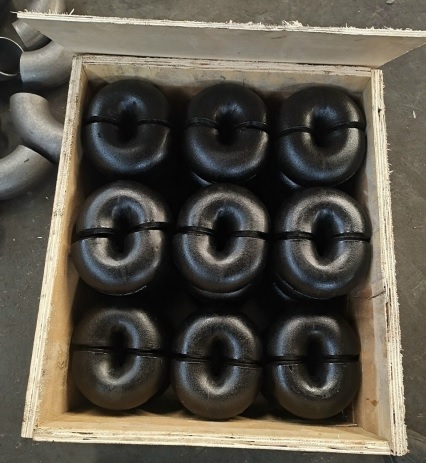

Co 180° (180° Return Bend)

1. • Dùng để đổi hướng ngược 180°, tạo vòng hồi lưu.
   • Có dạng LR và SR tương tự co 90°.
   • Ứng dụng trong hệ thống trao đổi nhiệt, cuộn ống, hệ thống hồi lưu chất lỏng/khí.

Tiêu chuẩn sản xuất

• ASME B16.9 – Butt-Welding Fittings.
• ASTM A234 / A403 – tiêu chuẩn vật liệu.
• ANSI / ASME / DIN / JIS – kích thước, dung sai.

Ứng dụng

• Đường ống công nghiệp: dầu khí, hóa chất, nhiệt điện, đóng tàu.
• Hệ thống cấp thoát nước áp lực cao.
• Đường ống lò hơi, hệ thống xử lý nhiệt.
